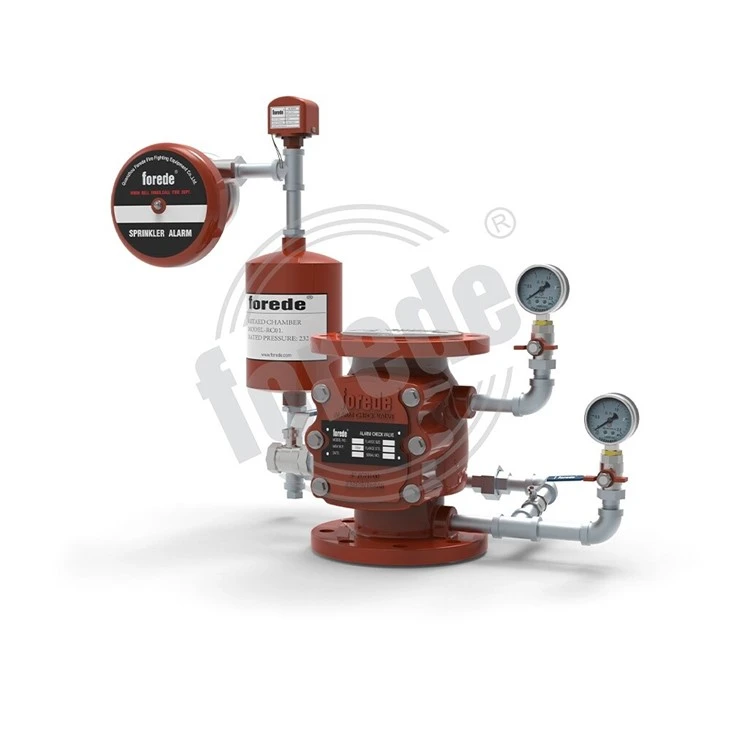

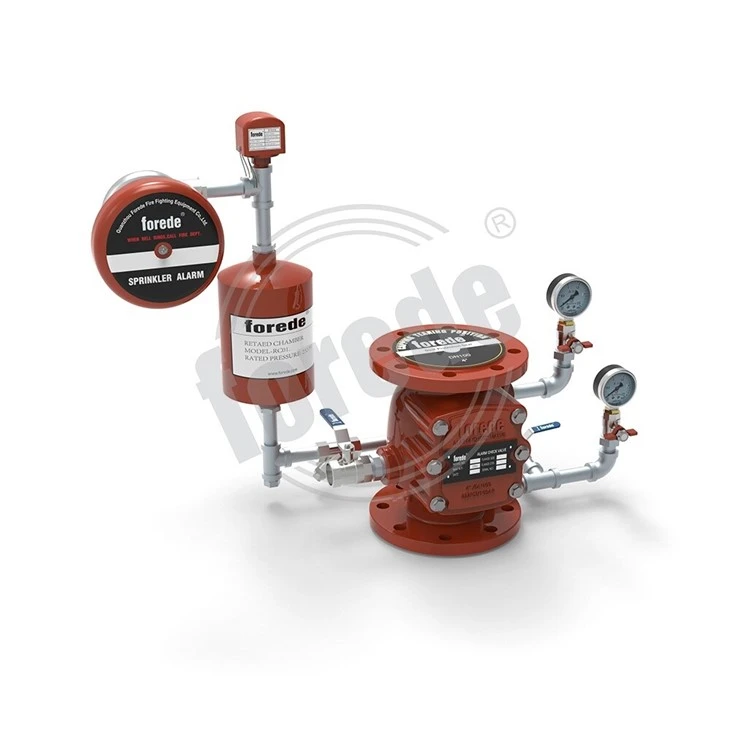

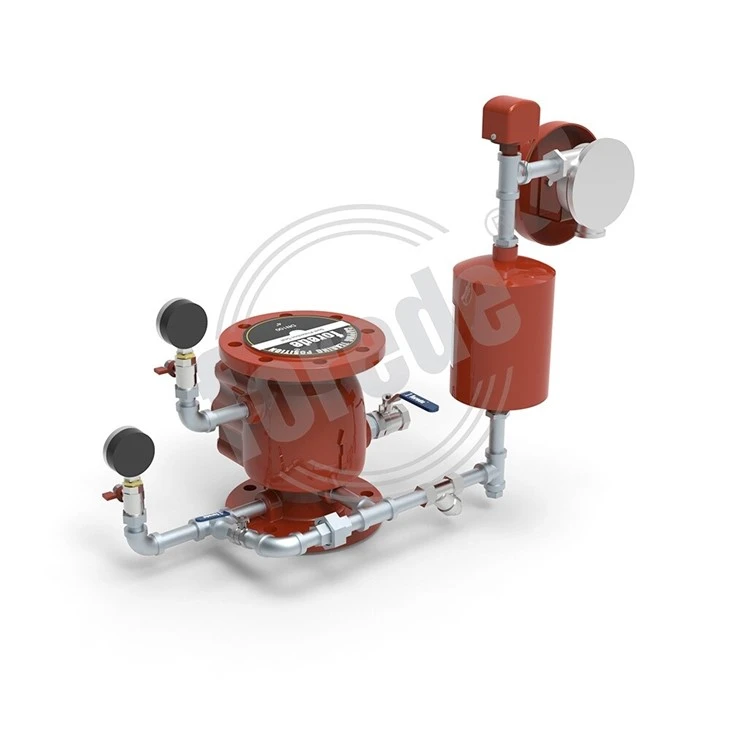

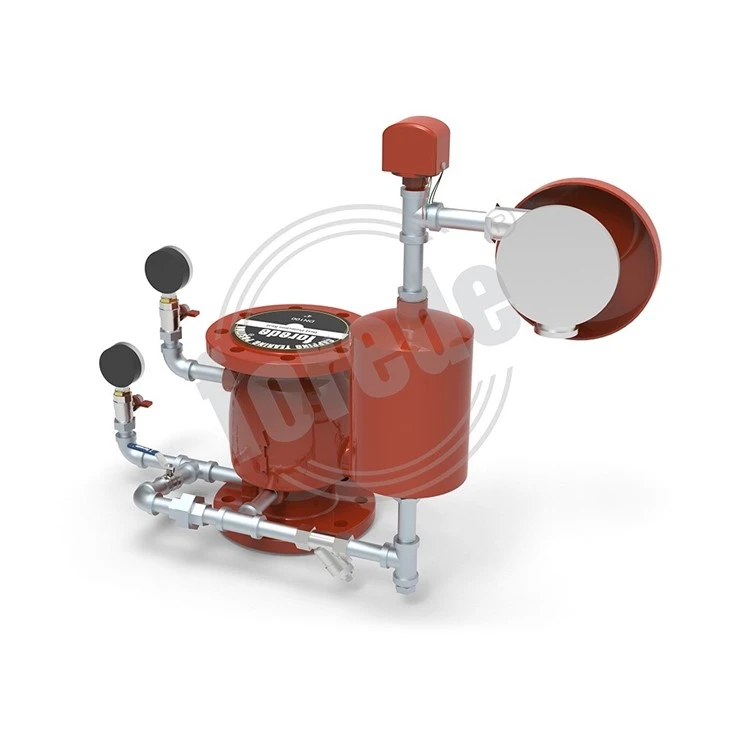

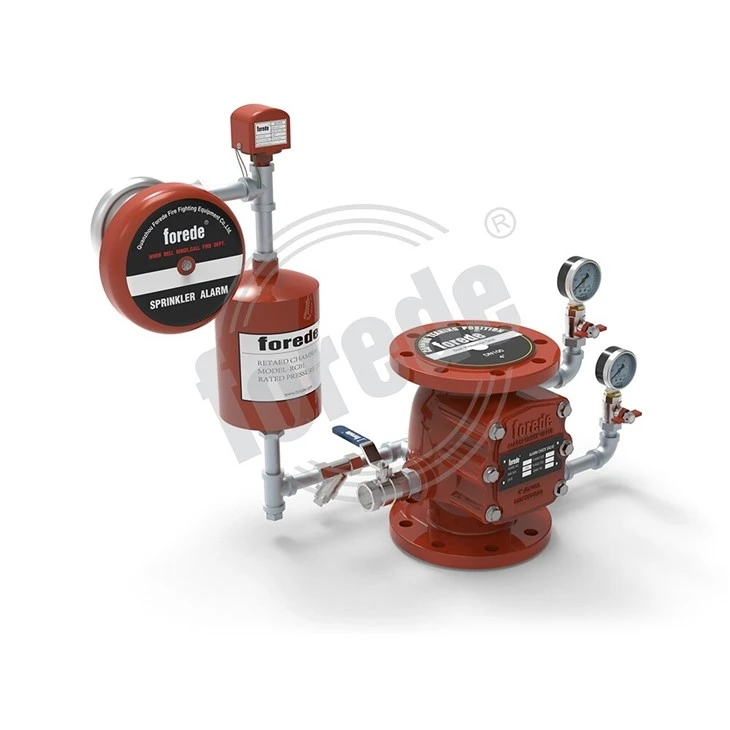

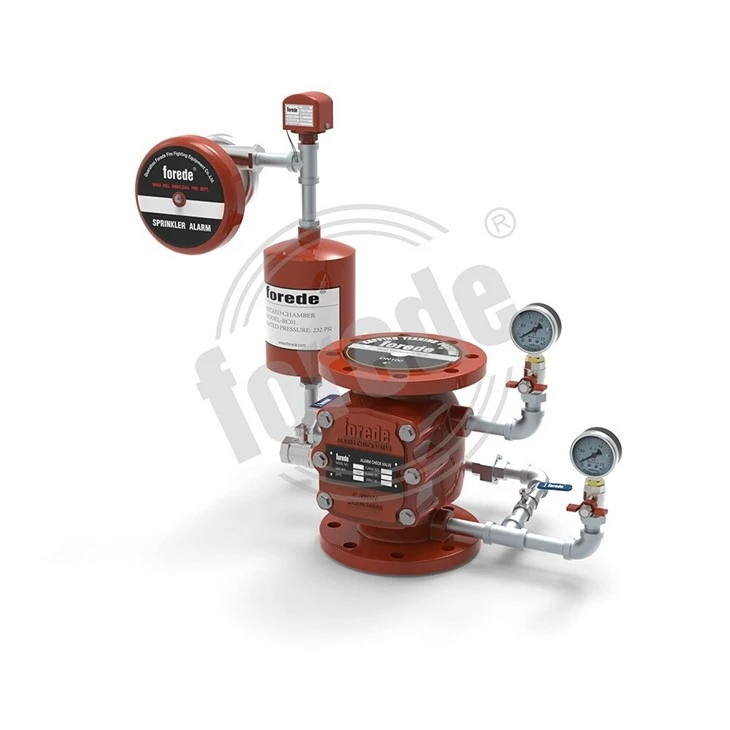

La valvola di allarme bagnato è una valvola di allarme con piastra di copertura, composta principalmente da un corpo valvola, un anello di sede e un clac della valvola. L'intero corpo valvola è diviso in una cavità superiore ed una inferiore dal clac della valvola. La cavità superiore (lato impianto) è collegata alla rete di tubazioni dell'impianto. La cavità inferiore (lato alimentazione acqua) è collegata alla sorgente d'acqua e il corpo valvola è dotato di un anello di sede. Sull'anello di sede sono presenti una pluralità di fori scanalati che conducono al tubo di ingresso dell'acqua del rallentatore.
Quando il sistema è nello stato servo, la scanalatura o il foro sull'anello di sede viene coperto e chiuso dall'aletta della valvola e il canale dell'acqua di allarme che porta alla campana di allarme idraulico è bloccato; quando la differenza di pressione superiore e inferiore raggiunge un certo valore, lo sportello della valvola si apre (avvio pressione differenziale), l'acqua scorre dal lato alimentazione acqua al lato sistema, il campanello d'allarme suona e il sistema di spegnimento dell'acqua spruzza acqua; quando le pressioni superiore e inferiore vengono aperte frequentemente, è presente una piccola valvola di reintegro sul disco della valvola. Quando la perdita o la pressione della sorgente d'acqua fluttua, la valvola di alimentazione dell'acqua può essere utilizzata per fornire acqua alla rete di tubazioni per bilanciare la pressione nelle camere superiore e inferiore, stabilizzare l'aletta della valvola ed evitare falsi allarmi.
Materiale | Corpo | Ferro duttile |
Clapper | SS304 con NBR | |
Tubi | SS304 | |
Valvola a sfera& filtro& valvola di ritegno | Ottone | |
Gong del motore ad acqua | SS304 | |
Pressione lavorativa | 12 bar | |
Pressione di prova di tenuta | 24 bar | |
Temperatura applicabile | Da 4 ° C a 70 ° C | |
Installazione | Verticalmente | |
Capacità di contatto del flussostato | DC24V, 0,5A | |
Connessione | Flangia × Flangia | |
Dimensione disponibile | Da DN80 a DN250 (da 3 "a 10") | |
Etichetta sexy: valvola di ritegno allarme per sistema sprinkler, Cina, produttori, fornitori, commercio all'ingrosso, prezzo
1) Corpo valvola in ghisa sferoidale, meno peso e maggiore resistenza.
2) La facile manutenzione richiede solo di smontare il coperchio della valvola.
3) Tutte le parti mobili possono essere riparate senza rimuovere la valvola dalla posizione di installazione.
4) Design semplice per una facile installazione e funzionamento.
5) Installazione verticale.
6) Certificato CCCF.
